广工校徽CSS3版

本文最后更新于:2021年6月13日 凌晨

因为虐心地去吃了夜宵,而且吃太多撑着了,暂时睡不着,就直接上传这个星期随便玩的一个小东西吧,也可能是大四情结在作怪,星期一起床突然就想到想用 CSS3 来弄一个校徽,然后再用 Html5 来实现,为了让自己的执行力高一些,而且最近遇到了很不愉快的事,就抓紧了时间来完成这个小计划(好了,就不要吐槽我没有实现我的大计划了,其实是有的,这几天一直都在写需求),嗯嗯,不多说,直接和大家介绍一下这次的完成步骤吧。

步骤一:分析校徽

首先是分析校徽,这部很关键,其实任何你想用 css3 来实现的这一类效果,其实说白了就是看你的图形学,或者说你的空间思维好不好,用什么样的方法去实现这个校徽,还有就是不同方法之间的代码实现效率等等,如果不考虑这些,会让自己的 css3 代码变得非常冗余,而且徒增自己的工作量,得不偿失。

星期一有想法的时候就立刻做,发现越做越难做,主要就是因为我没怎么分析这个校徽,就想着直接动手试试看,这样只会越弄越糟糕,所以后来就平下心来,好好用 PS 慢慢地去测量各种尺寸,还有在草稿纸上画各种方案来实现这个校徽的效果,这里我可以给大家一个例子,就打比方说校徽中间 logo 的那个弯弯的东西我是怎么去分析它和实现它的,嗯嗯,因为这个最简单,可以和大家交流一下过程,让大家高燃起学习的兴趣,如果有更合适的方案,欢迎交流!

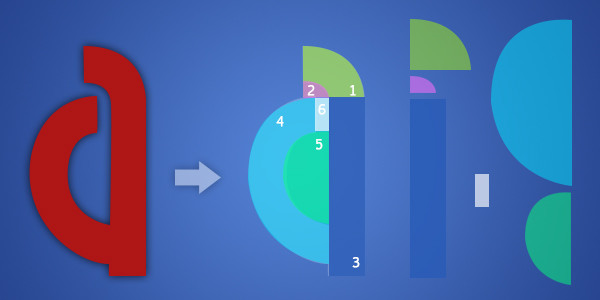

其实基本上看这张图大家就很明白我想说明的是什么方法,就是用一些简单图形的叠加和相互覆盖,来实现形状效果,这其实就是用 CSS3 做图案的精髓所在,将复杂图形分解成数个简单图形,和解决问题的方法一样,将复杂问题分解成数个数个简单问题,然后逐个击破,看到上面的图,1/4 圆,半圆这两个如果接触过 CSS3 的就知道直接用 border-radius 来解决就好,其他的都是矩形,更简单。

以此类推,观察这个 logo 的其他部分,除了上图,下面那两个两条杠就分别一个矩形,两个和矩形等高的半圆形就可以;最下面的直接矩形;广东工业大学这几个字我就直接截图了,如果还用 css3 来弄我就真心找虐了;英文就直接用 css3 的旋转用 transform 属性就好;最难的就是外轮廓的花瓣,想了很久,后来使用了多个 1/4 圆,和旋转兼叠加形成,当然,还要用到一个我没过的 css 属性,就是 clip,这个属性是专门用来截断的,可能大家用的比较少,这里给一个规范:

clip : auto | rect ( number number number number ) 取值:auto :  默认值。对象无剪切

然后 number 和大多数的 css 简写一样,都是上右下左,大家可以试试看。

步骤二:写代码

基本上确定了要怎么画,就开始正式写代码了,过程中最纠结的就是要不断地调角度和高度等这些很微小的数据,因为用到旋转的关系,所以即使你旋转一度,所以定位上都要随之改变一些,当然像我比较懒的话,就直接开一个调试面板(其实也不是懒,如果真心调一下,刷一下,我觉得亲你就没必要继续做下去了,除非你是强迫症),然后直接修改 css 看效果,都修改后一次性改代码就好。

项目地址
可变颜色效果

DEMO:

See the Pen PopygmM by Mr.F (@fangge) on CodePen.

微信发布了新的 jssdk 后,官方宣称的是大家以后都只能用新的代码了,可是经过测试,上面这一段旧的代码还是可以用的,只要你的页面所在的域名是在微信的“白名单”内,具体测试的话请以下的文件测试:
